Cette image date d’il y a quelques années. A l’époque je m’intéressais particulièrement aux dérives que l’on peut constater sur des oscillateurs à quartz. Ce type de composant vibre à une fréquence élevée, très stable, de sorte qu’il est considéré comme une référence de temps pour bon nombre d’applications. Il existe de nombreux facteurs qui peuvent affecter cette stabilité, comme par exemple les ancrages de préhension de la lame de quartz dans le package du composant, ou bien les éventuelles contaminations chimiques qui peuvent s’insinuer au niveau des métallisations du quartz.

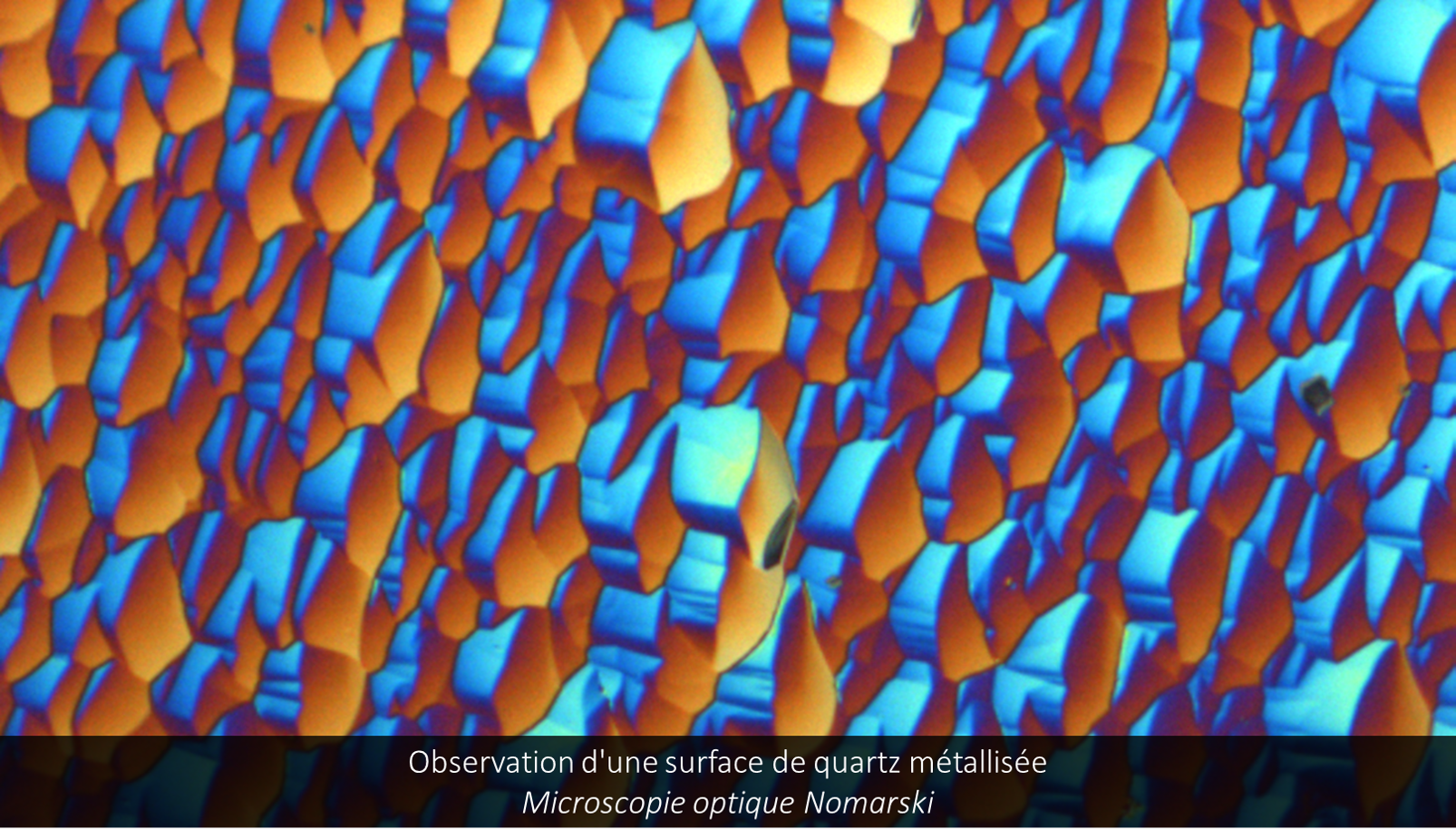

Cette image a été réalisée par microscopie optique, en contraste interférentiel (Nomarski). Ce mode d’éclairage produit une image en fausses couleurs, chacune d’entre elle étant représentative de l’altitude de la surface. Sur ce quartz métallisé très rugueux on observe bien les grains (couleur orange/jaune) et leurs flancs (bleutés). C’est un peu comme si ces grains « sortaient » de la surface pour pointer vers la droite de l’image.
Sur cette image nous n’avons pas mis en évidence de défaut de fabrication particulier, la surface est conforme à ce que nous attendions.
Une image toute simple, car la microscopie optique est une technique classique dans notre métier, mais avec ces couleurs complémentaires cela donne un certain style artistique.
Jérémie
